Pelepasan tegangan rendah MN, GoPact MCCB 200/250, 110VAC, 240 VAC, 415 VAC 50/60Hz
SS 1 – MTS
– 240 V G20-25UVR240AC
SS 2 – MTO
– 110 V G20-25UVR110AC
– 415 V G20-25UVR415AC

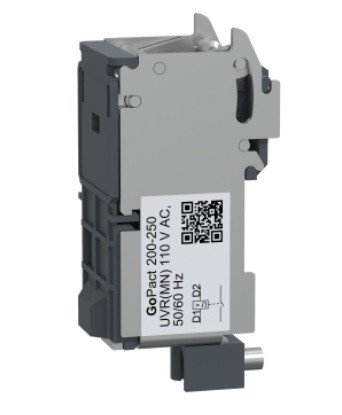

*110 V G20-25UVR110AC*
– Tegangan operasional terukur Un adalah 110VAC 50/60Hz.
– Pelepasan MN membuka pemutus sirkuit ketika tegangan pasokannya turun hingga nilai di bawah 35 % dari tegangan operasional pengenalnya Un.
– Jika tegangan suplai antara 0,35 dan 0,7xUn, pembukaan dapat dilakukan, tetapi tidak dijamin, di atas 0,7xUn, pembukaan tidak terjadi.
– Penutupan pemutus sirkuit dipastikan ketika pasokan tegangan ke pelepasan berada di atas 0,85xUn, di bawah ambang batas ini, penutupan tidak dipastikan.
– Waktu respons maksimum adalah 17ms.
– Konsumsi dayanya 2VA pada 110VAC 50/60Hz. GoPact MCCB 200 dan GoPact MCCB 250 bersertifikat IEC 60947-1 dan IEC 60947-2.

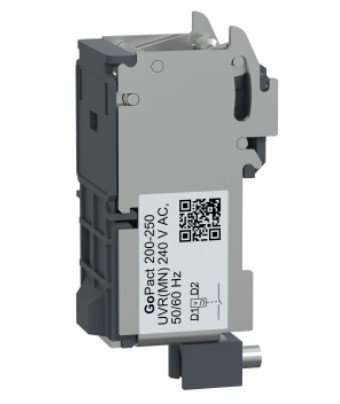

*240 V G20-25UVR240AC*
– Tegangan operasional terukur Un adalah 208/240VAC 50/60Hz.
– Pelepasan MN membuka pemutus sirkuit ketika tegangan pasokannya turun hingga nilai di bawah 35 % dari tegangan operasional pengenalnya Un.
– Jika tegangan suplai antara 0,35 dan 0,7xUn, pembukaan dapat dilakukan, tetapi tidak dijamin, di atas 0,7xUn, pembukaan tidak terjadi.
– Penutupan pemutus sirkuit dipastikan ketika pasokan tegangan ke pelepasan berada di atas 0,85xUn, di bawah ambang batas ini, penutupan tidak dipastikan.
– Waktu respons maksimum adalah 22,8 ms.
– Konsumsi dayanya 2VA pada 208/240VAC 50/60Hz.
– GoPact MCCB 200 dan GoPact MCCB 250 bersertifikat IEC 60947-1 dan IEC 60947-2.

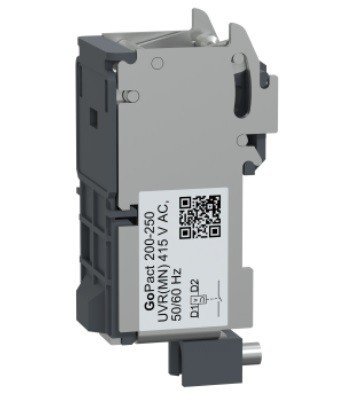

*415 V G20-25UVR415AC*
– Tegangan operasional terukur Un adalah 380/415VAC 50/60Hz.
– Pelepasan MN membuka pemutus sirkuit ketika tegangan pasokannya turun hingga nilai di bawah 35 % dari tegangan operasional pengenalnya Un.
– Jika tegangan suplai antara 0,35 dan 0,7xUn, pembukaan dapat dilakukan, tetapi tidak dijamin, di atas 0,7xUn, pembukaan tidak terjadi.
– Penutupan pemutus sirkuit dipastikan ketika pasokan tegangan ke pelepasan berada di atas 0,
